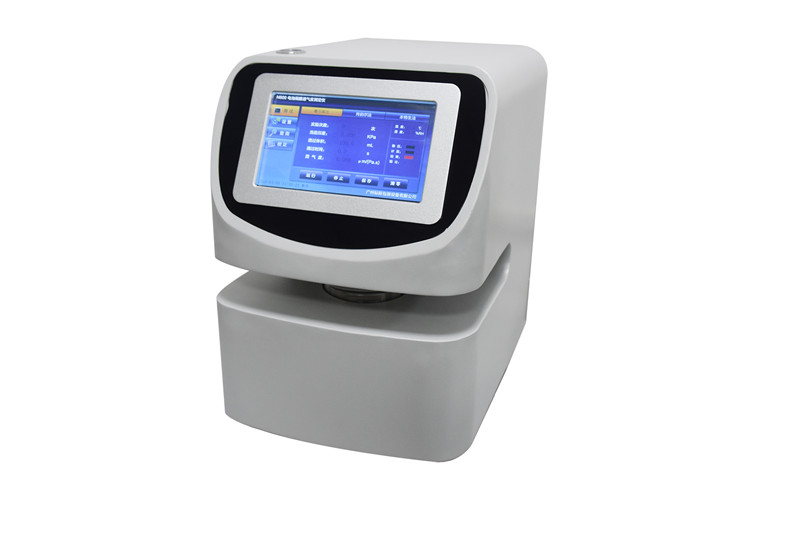

N600 aire de diafragma de batería Por
meabilidad ensayador
solicitud
Para probar la permeabilidad al aire del diafragma de la batería.
principio de operación
Gurley Método: Para medir el tiempo necesario para hacer pasar 100 ml de gas a una diferencia de presión constante de 1,23 kpa.
Schopper-Riegler Método ： seleccione la duración adecuada de la prueba y determine el caudal de aire a través de la muestra midiendo el volumen bajo la diferencia de presión constante de 1,00 kPa ± 0,01 kPa o 2,50 ± 0,01 kPa
Bendtsen método ： En una diferencia de presión constante de 1,47 kPa, el flujo de aire a través de la superficie de prueba se registró después de sujetar durante 5 s.
normas
SJ_T 10171-2016 método de prueba general para las propiedades básicas de las membranas de las baterías alcalinas (aire permeabilidad porción)
GB / T 458-2008 medición de la permeabilidad al aire de papel y cartón
GB / T 36363-2018 Poliolefina separador para baterías de iones de litio
especificaciones
especificaciones | Gurley metro método | Schopper método | Bendtsen método |
pruebas r ange | 0. 0 1- 2,5 um / (Pa.s) | ||
transmisión r comió | C 0.01-120ml / min （ otros rangos son opcionales ） | ||
0.001um / (Pa.s) | |||
re ifferential pags ressure | rango ： 0-3KPa ， exactitud ： ± 0,01 kPa （ otros rangos son opcionales ） | ||
diferencia de presión efectiva | 1,23 kpa ± 0,01 kPa | 1,00 kPa ± 0,01 kPa o 2,50 ± 0,01 kPa （ flujo de gas menor que 于 0,13 ml / L ） | 1,47 kPa ± 0,02 kPa |
duración de la prueba | 10-6000.0s | ||
tamaño de la muestra | 50 mm × 50 mm 有效 面积 : 6,42 cm2 | 60 mm × 100 mm 有效 面积 : 10,0 ± 0,2 cm2 | 50 mm × 50 mm 有效 面积 : 10,0 ± 0,2 cm2 |
muestra t temperatura y h humedad t tratamiento | A. Preproceso ： dejar reposar 24h bajo la condición de <40 ℃, 10-35% de humedad relativa B.The diferencia entre pesaje antes y después 1h no es más que 0,25% de la masa total, y la muestra está equilibrada | ||
instrumento re imensiones | L × A × H: 500 mm × 400 mm × 300 mm | ||
poder | 100w | ||
fuente de alimentación | 220 V, 50 Hz | ||
La tres métodos de prueba: Gurley método, Schopper Método y Bentley se integran en una máquina para que los usuarios elijan libremente para satisfacer las necesidades de prueba de diferentes usuarios.
La La diferencia de presión del instrumento es ajustable en el rango de 0-3 KPa, y la precisión es de 0,01 kPa, lo que cumple completamente con los requisitos de presión de prueba de los tres métodos.
La El instrumento tiene un gran volumen de prueba de 1 l, que cumple plenamente los requisitos de volumen de los tres métodos.
Gratis conversión entre área de prueba 10,0 cm2 y 6,42 cm2 agregando una máscara.
La El instrumento viene con un sensor de temperatura y humedad para monitorear la temperatura y la humedad de la cámara de prueba en tiempo real.
La El instrumento tiene un buen rendimiento de sellado y el volumen de fuga de aire no excede 1.0ml / h.
La El instrumento viene con una pantalla de visualización y software para PC, que se puede operar sin conexión y conectado a una computadora para pruebas simultáneas.
