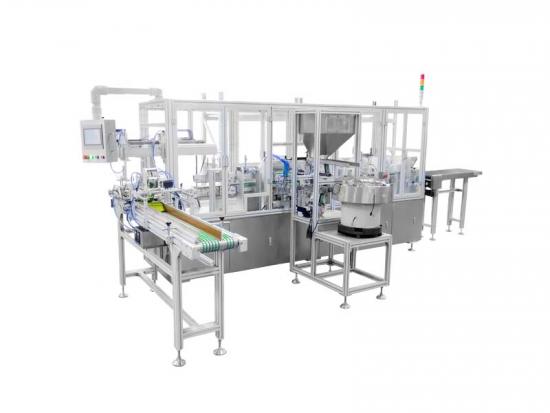

Máquina automática de inserción y sellado de boquilla giratoria para bolsas GF-1600H

Esta máquina selladora/llenadora/taponadora (máquina empacadora/maquinaria empacadora) es aplicable para jugo de fruta/sal/gel desinfectante/cuidado de la piel/azúcar en polvo/salsa de tomate/ketchup/detergentes, embalaje de jabón en forma de bolsa con boquilla superior/esquinera o superior/ bolsa vertical con pico de esquina, bolsas con sellado de 3 lados y doypacks.

  • Marca:

    GBPI
  • Artículo No.:

    GF-1600H
  • Pago:

    T/T, LC
  • Origen del producto:

    Guangzhou China
  • Puerto de embarque:

    Huangpu
  • Tiempo de espera:

    20-30 days
consulta ahora
Detalle del producto

Máquina automática  de inserción y sellado de  boquilla giratoria para bolsas GF-1600H


Especificación principal


1.Tipo de pico

Bolsas doypack, bolsas con sellado de tres lados, bolsas tipo acordeón, bolsas especiales

2.Tamaño de la bolsa

Ancho máximo de sellado: 60~120 mm

Longitud máxima de sellado: 70 ~ 230 mm

3. Tipo de material

Bolsa: PE en capas, PP en capas

Canalón: PE, PP

4.Tamaño del pico

Calibre 8,5 mm (normal), Calibre 10 mm

5. Velocidad de la máquina

30-120 unidades/min (personalizado, según el material y el funcionamiento)

6. Cortador de termosellado

Precalentar: 1 grupo

Sellado térmico: 4 grupos

Enfriamiento: 1 grupo


7.Poder

13kW


8.fuente eléctrica

380V, en sistema trifásico de cuatro hilos

9.Tamaño de la máquina

Aproximadamente 290 cm (ancho) x 270 cm (largo) x 220 cm (alto)

10.Peso


2500 kilos


Máquina de llenado y sellado


Máquina de llenado y taponado



Máquinas de sellado automatizadas


máquina de envasado de bolsas

Componentes principales

No.

Nombre

Marca

1

Servo motor

Hecho en china

2

Transformador de frecuencia

Omrón

3

SOCIEDAD ANÓNIMA

Omrón

4

Interruptor magnético

SMC

5

interruptor fotoeléctrico

KEYENCE/Omron

6

Componente neumático

SMC/AIRTAC

7

Módulo de control de temperatura

Omrón

8

cortadora

DEX

9

pantalla táctil LCD

Omrón


Configuración

No.

Nombre

Cantidad

1

Máquina selladora de picos

1 juego

2

disco vibratorio

2 juegos

3

Hoja de sellado

6 juegos

4

Estante para poner bolsas

1 juego

5

Rejilla recolectora de bolsas

1 juego

6

Herramientas de instalación

1 juego

7

Especificación (Manual de usuario)

1 juego


Estructura mecánica

1.gabinete de control

PLC, alimentación, pantalla, protección contra fugas, etc.

2.Entrega por pico

Base, sección de entrada del pico, pista de alimentación, disco vibratorio, salida de alimentación por vibración

3. Tocadiscos

Plato giratorio principal, marcos de estación de 12 grupos.

4. Estación

Estación de sellado de 6 grupos de corte y productos terminados y desechados.

5. Plataforma para poner bolsas

Válvula magnética, grupos activos de cilindros, tablero de soporte superior e inferior, columna de soporte.

6. Sistema de bolsas colocadas automáticamente

Cilindro, carril guía, plataforma recolectora de bolsas.

7. Panel regulador

Panel, mesa reguladora, válvula reguladora de presión.



Sistema de control de electricidad.







Sección PLC

1.método de control

SOCIEDAD ANÓNIMA

2.Entrada de señal



1. Interruptor fotoeléctrico, distancia de detección 0,1 m.

2. Interruptor de magnetismo

3. Salida de señal de control de temperatura.


3.salida de señal

1. Para controlar la acción del cilindro mediante un relé de 24 V que controla la válvula magnética.

2. Para controlar la luz de advertencia de 3 capas mediante un relé de 24 V




Sección de control de temperatura



1.método de control

PID

2.Sensor de temperatura

sensor tipo K

3.Precisión de la temperatura

±0,1 ℃

4.Instalación de calefacción

Varilla calefactora de 300 mm.

5.rango

Normal ~ 350 ℃






Control de colocación de bolsas

1.Patrón de conducción

SOCIEDAD ANÓNIMA

2.Señal de conducción

Salida de señal de E/S del PLC

3.control de salida

Por relé de 24 V que controla la válvula magnética para controlar la acción del cilindro

4.Sistema de protección

Para apagar/apagar la entrada de señal fotoeléctrica mediante un interruptor tipo U para evitar que el cilindro se rompa



cortadora

posición del plato giratorio

1.Modo de conducción

Unidad convertidora

2.Velocidad de rotación

0~60 Hz ajustable, positivo y negativo ajustable, tiempo de aceleración/desaceleración ajustable

3.Método de trabajo

Para cada rotación, la fotoelectricidad cambia al PLC, el PLC acciona la válvula magnética





Sistema de termosellado

Método de control

Indicador visual de sintonización, interruptor de magnetismo, válvula, cortadora. Motor, caja de cambios y sistema de control central.


Método de termosellado

Cortador de sellado bidireccional para termosellado, accionamiento cilíndrico

Detección de temperatura

Par termoeléctrico

Espesor

≤20 milímetros






Sistema de entrega por pico

Salida de entrega

Alimentador automático, carril

Control de posición

Detección de sensor óptico, el sistema de control central

Sensor de posición

Sensor fotoeléctrico

Sensibilidad fotoeléctrica

≤0,5mm




Sistema de entrega de bolsas

Modo conductor

accionamiento por cilindro

Modo de control

sistema de control centralizado

Estructural

Línea de envío dúplex




Sistema de salida de bolsas

Modo conductor

Accionamiento neumático

Modo de control

Conteo automático del sistema de control central, bordes del péndulo de control, cada ranura 50-54 unidades

Detección de bolsa vacía

interruptor fotoeléctrico

Máquina selladora de bolsas con boquilla

Nuestro servicio:

1. nuestro servicio de seguimiento de ingenieros para la instalación y capacitación puerta a puerta.

2. Garantía de un año.

3. La garantía no cubre piezas dañadas por procedimientos de operación o mantenimiento inadecuados.

4. La garantía comienza en la fecha de recepción del equipo en las instalaciones del cliente.
